Циклон активный 11 кВт (система циклонов блока грануляции ОГМ)

Description

Циклон активный 11 кВт

Циклон активный 11 кВт поставляется в сборе: Мотор 11 кВт, Крышка двигателя активного циклона, Крыльчатка, Голова циклона, Нижний цилиндр циклона.

Принцип работы

Вентилятор (рис. 1) создает воздушный поток, охлаждающий гранулы, транспортирующий измельченное сырье, крошку и пыль. Корпус вентилятора 5  выполнен заодно с цилиндрической частью 4 циклона. На корпусе имеется люк, закрытый крышкой. Через люк осуществляется контроль за крыльчаткой 7, а также удаляются остатки сырья из корпуса и крыльчатки перед постановкой оборудования на хранение. На конусе 3 циклона имеется дверка 2 для очистки циклона при зависании сырья в его конической части. Циклон пылеуловитель (рис. 1.1 а) служит для улавливания и осаживания пыли из пневмосистемы.

Циклон активный 11 кВт поставляется в сборе: Мотор 11 кВт, Крышка двигателя активного циклона, Крыльчатка, Голова циклона, Нижний цилиндр циклона.

Рисунок 1 — Циклон с шлюзовым затвором.

1 — шлюзовой затвор; 2 — дверца; 3 — конус; 4 — цилиндр; 5 — мотор-редуктор;

6 — корпус вентилятора; 7 – крыльчатка.

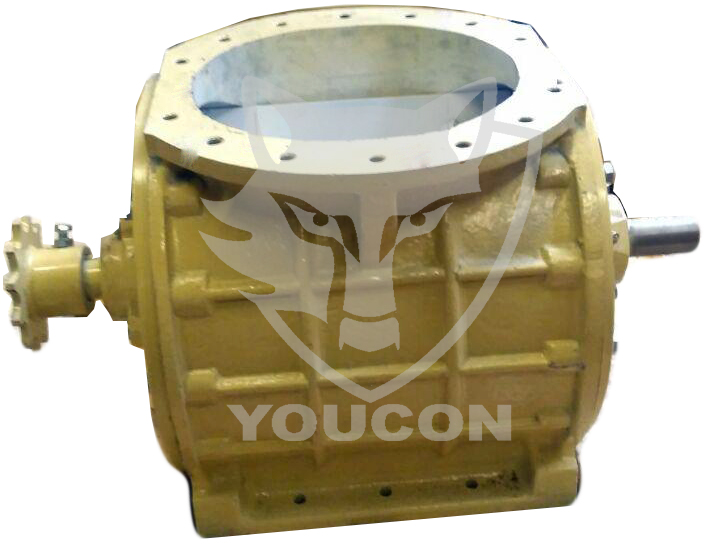

Шлюзовой затвор 1 (рис. 1) выводит сырье, крошку и пыль, осаждаемую в циклоне, не нарушая герметичности циклона.

Состоит из корпуса и крыльчатки, установленной в двух шарикоподшипниках, располагающихся в крышках корпуса.

Привод крыльчатки осуществляется через цепную муфту от мотор-редуктора 5.

Также у нас можно приобрести по отдельности:

Крышка двигателя активного циклона

Крыльчатка активного циклона
Голова циклона
Нижний цилиндр циклона
Шлюзовой дозатор
Мотор редуктор
Цепная муфта
Штанга соединительная

Комплектация по договоренности
