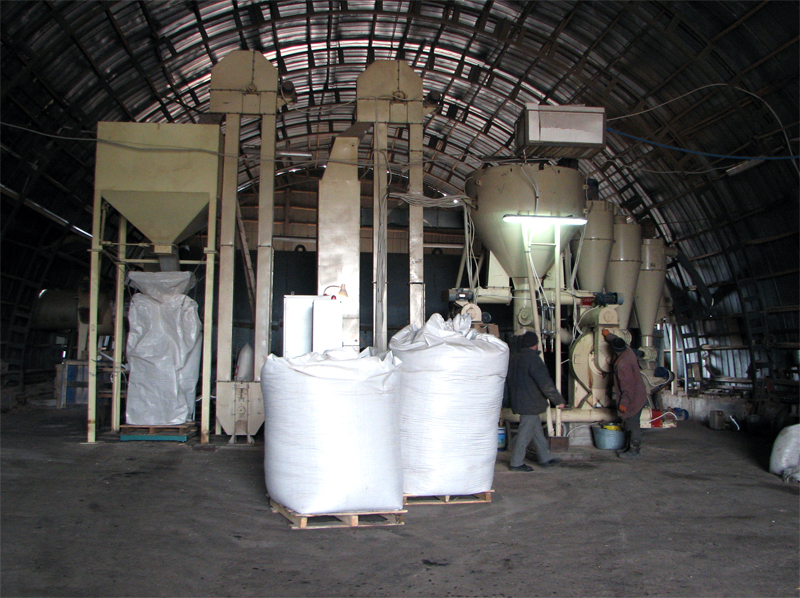

Линия гранулирования (пеллетирования) производительностью 0,4–0,6 т/ч

Description

Комплектация линии гранулирования:

• Пресс ОГМ-08 — 1 шт.
• Смеситель дозатор ОГМ -08 — 1 шт.
• Бункер демпферный БД-2 — 1 шт.
• Охладительная колона ОГМ- 08 — 1 шт.
• Пневматическая сортировка ПС-1 — 1 шт.

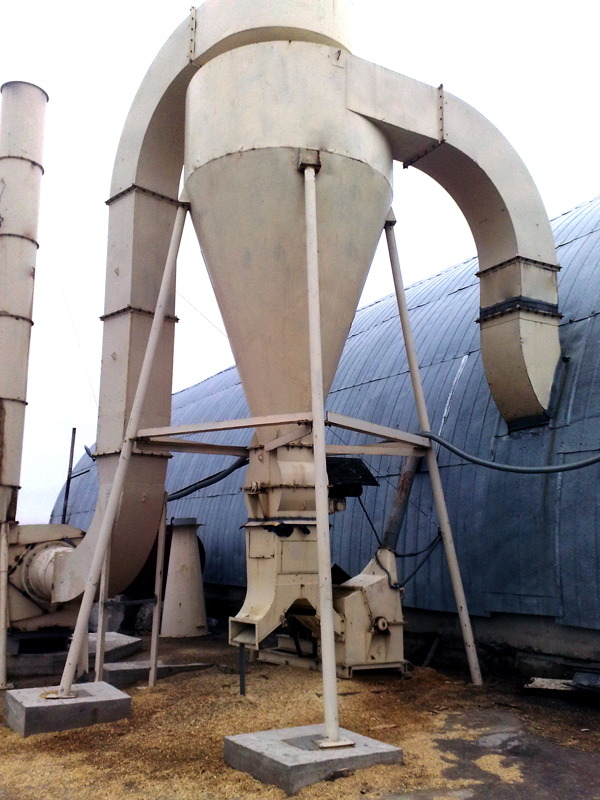

• Циклон активный ЦА-06 — 1 шт.
• Циклон пассивный ЦП-06 — 2 шт.
• Вентилятор радиальный ВРП-04-3 — 3 шт.
• Комплект труб пневмотранспорта 220 ду — 1 комплект
• Комплект труб пневмотранспорта 180 ду — 1 комплект
• Шкаф управления ШУ — 1 шт.
• Нория НЦГ-6 — 1 шт.

Электрокомпоненты линии гранулирования:

• Пресс двигатель — 45 кВт
• Дозатор мотор редуктор — 1,5 кВт
• Смеситель двигатель — 3,0 кВт
• Охладитель мотор редуктор — 1,1 кВт
• Циклон активный мотор редуктор — 1,1 кВт
• Вентилятор радиальный двигатель — 5.5 кВт
• Нория двигатель — 1.5 кВт
• Суммарная установленная электрическая мощность — 69.7 кВт

Принцип работы линии гранулирования

Сырье, с помощью пневматического транспорта, который работает на базе циклона ЦП-06 и радиального вентилятора ВРП-04-3 поступает в бункер БД-2. Затем подается в шнековый дозатор, который направляет сырье в смеситель, там оно увлажняется, смешивается и поступает в гранулятор для прессования. В грануляторе сырье попадает между роллером и матрицей. В процессе вращения матрицы, под большим давлением, роллер пропускает сырье в отверстия матрицы и в результате происходит формирование пеллеты. Далее, неподвижный нож обрезает полученную гранулу, которая выпала из отверстия матрицы и она направляется в норию НЦГ-6. В охладительной колонне ОГМ-0,8, через слой полученной гранулы, проходит воздух и остужает ее, затем отбирает в демпферный бункер неспрессованное сырье. Из охладителя, гранула направляется на сортировку, там отбрасывается крошка и идет на повторное гранулирование в демпферный бункер. Готовая гранула выводится из разгрузочного патрубка охладителя.
