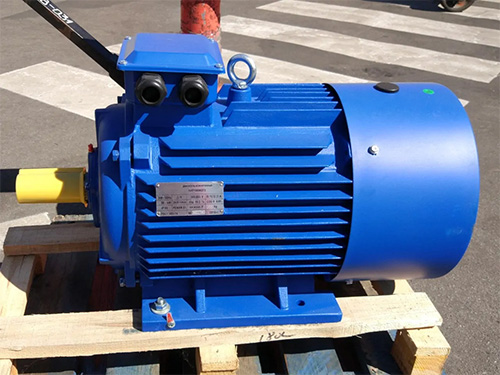

Электродвигатель 18.5 кВт 1500 об/мин – АИР160М4, Лапы

Description

Электродвигатель 18.5 кВт 1500 об/мин – АИР 160 М4

АИР160М4 – трехфазный асинхронный электродвигатель 18.5 кВт 1500 об/мин с короткозамкнутым ротором. Общепромышленный двигатель типа АИР 160 М4 и аналоги мощностью 18.5 кВт выпускаются несколькими производителями Китая, Украины и стран СНГ.

Существенно отличаются качеством, но присоединительные и габаритные размеры соответствуют ГОСТ 31606-2012. Питание – от сети переменного тока частотой 50 Гц по схемам звезда/треугольник с напряжением 380/660 В или 220/380 В. Сила тока – 36,3 Ампер.

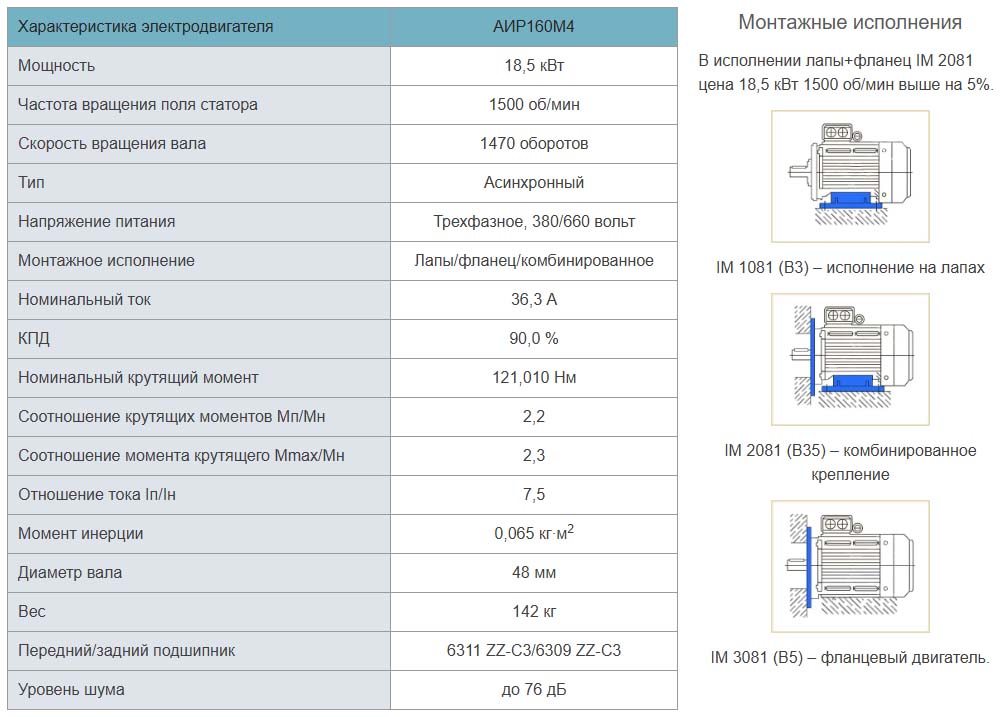

Параметры эл двигателя 18.5 кВт 1500 об/мин:

Тип – общепромышленный 3-фазный асинхронный;

Режим работы – продолжительный S1;

Термический класс изоляции обмоток F – до 150°С;

Тип корпуса – чугун/силумин/алюминий;

Степень защиты от влаги и пыли – IP54;

Диаметр жилы обмоточного провода – 1,42 мм;

Вес медной проводки – 11,1 кг;

Справочник обмоточных данных электродвигателя 18.5 кВт 1500 об/мин АИР160М4:

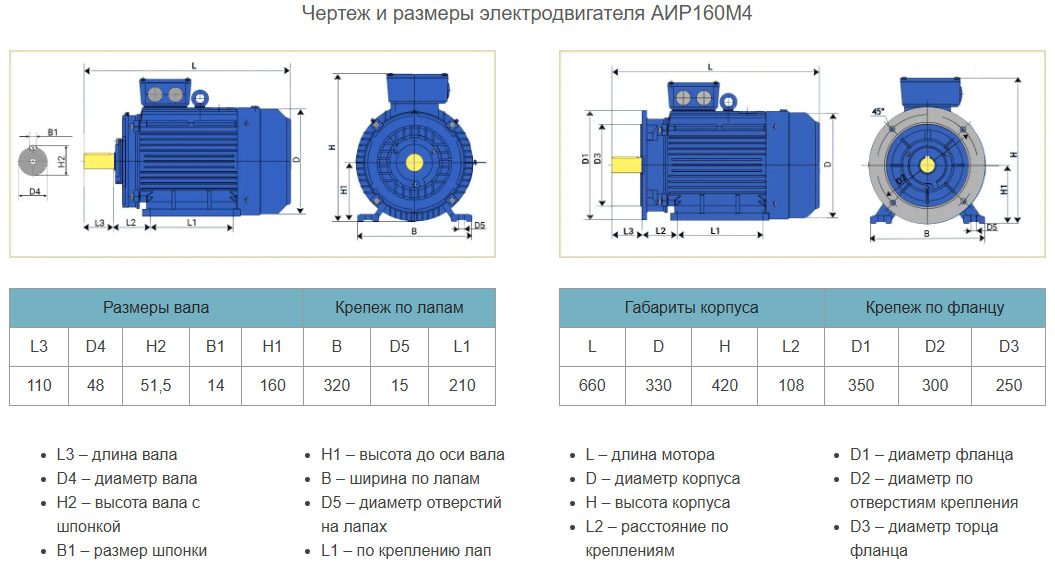

размеры сердечника, количество пазов статора, шаг обмотки по пазам и тд.

Расшифровка обозначения АИР160М4 У2 IM 1081: АИР – тип электродвигателя 160 – условный габарит М – обозначение длины сердечника 4 – число полюсов У2 – категория размещения IM 1081 – монтажное исполнение лапы

Асинхронные электродвигатели типа АИР преобразуют электрическую энергию в механическую. Особенность работы двигателей АИР заключается в том, что частота вращения магнитного поля ротора ниже чем статора. Двигатели работают от электрической сети 220/380 и 380/660 вольт. Популярность использования данного электродвигателя объясняется простотой конструкции, легкостью ремонтных работ, отсутствием подвижных контактов и приемлемой ценой. В основном данный агрегат используется в промышленной и сельскохозяйственной отраслях.

Монтаж и центровка электродвигателя АИР160М4

Монтаж двигателя АИР160М4 без соблюдения правил устройства электроустановок, приводит к повышенному уровню вибрации, заклиниванию привода и скорой поломке. Ниже перечислены рекомендации по установке электродвигателя АИР 160 М4 18,5 кВт 1500 об/мин:

Подготовка к монтажу. Очистить место установки (фундамент, станину, плиту и тд) от пыли и грязи, проверить резьбы болтов и гаек. Двигателю с хранения провести осмотр – очистить и продуть воздухом, измерить сопротивление изоляции, проверить схему подключения на соответствие напряжению сети, прокрутить ротор для проверки отсутствия заклинивания и постороннего шума, очисть вал от смазки.

Установка. Устанавливаем на монтажную площадку краном или кран-балкой, при весе менее 50 кг, разрешена установка вручную. Соединение двигателя АИР 160 М4 18.5 кВт 1500 об/мин с механизмом возможно через муфты, ременную, зубчатую или цепную передачи. Осуществить предварительную центровку по горизонтальной плоскости, подкладывая металлические пластины под лапы, параллельность валов при приводе через шкивы и зубчатые передачи.

Центровка электродвигателя АИР160М4. Угловые и боковые смещения валов регулируются радиально-осевой скобой. Зазоры измеряются щупами, микрометрами и индикаторами. Параллельность валов при ременных передачах проверяется выверочной линейкой. Линейку нужно приложить к торцевой части шкивов, при правильной центровке – должна прилегать к шкивам в четырех точках.

Первый запуск. Заземляем электродвигатель АИР160М4 и станину. Запитываем через коммутирующее устройство – пускатель, шкаф управления, электрический автомат, контроллер. Убеждаемся в правильной центровке, в верной схеме подключения и надежном контакте всех проводов. Снова убеждаемся в свободном вращении ротора. Выполняем кратковременный запуск на 4-5 секунд. Тестируем на холостом ходу замеряя ток, проверить на повышенный шум и вибрации. Если все показатели в норме – приступаем к полноценной эксплуатации электромотора.

Для реверса электродвигателя АИР160М4 используются магнитные пускатели, реверсивные контакторы, кнопочные посты, различные реле.
